設備描述:
該系列機廣泛應用于化工、農藥、染料、食品、電池材料、稀土等行業,粉體與粉體、粉體與液體(少量)的混合。
設備特點:
1、具備對混合物料放料無殘留的高標準要求。
2、柔和的攪拌方式不破壞易碎物料如晶體料。
3、低能耗的攪拌效果更適用物料的化學反應。
4、上蓋可做成圓弧結構避免衛生清理死角。
該機混合型式先進、造型美觀、結構設計合理、比其他類型混合速度快,混合物料精度高,動力消耗低,裝載系數大,使用壽命長,操作條件良好,清理、維護方便。該機筒蓋部分可掀起打開,清洗方便;獨立設計,創新大開門卸料結構,出料迅速,無殘留,解決了以往轉盤式(老式)出料不通暢,阻擋夾帶物料,殘留量多、不易清洗和拆裝等缺點。本系列混合機集國內外同類產品之優點,并設計帶有噴液裝置,設備工作時兩根非對稱螺旋按順時針快速自轉,將物料向上提升。同時又沿筒臂慢速公轉,促使物料在機內流動,短時間內達到高精度混合。

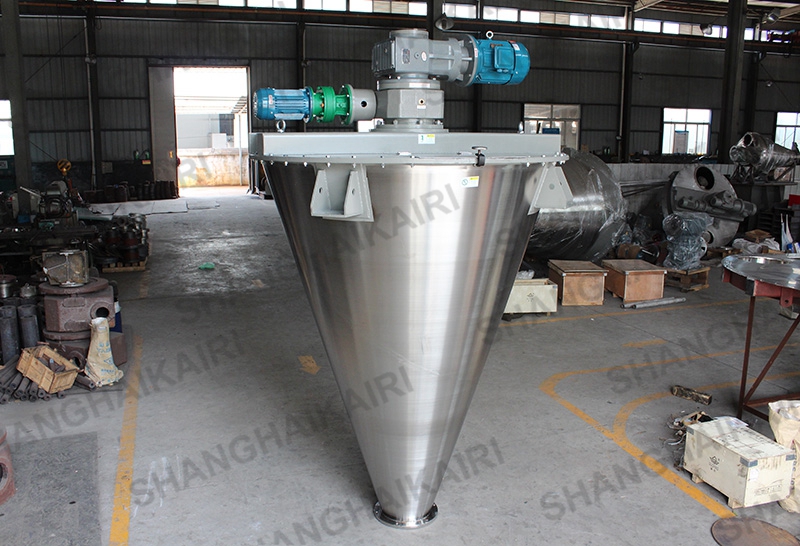

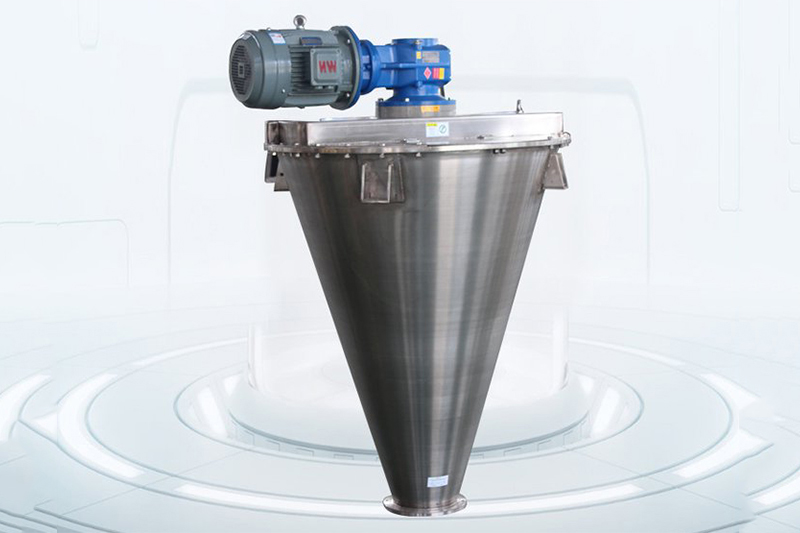

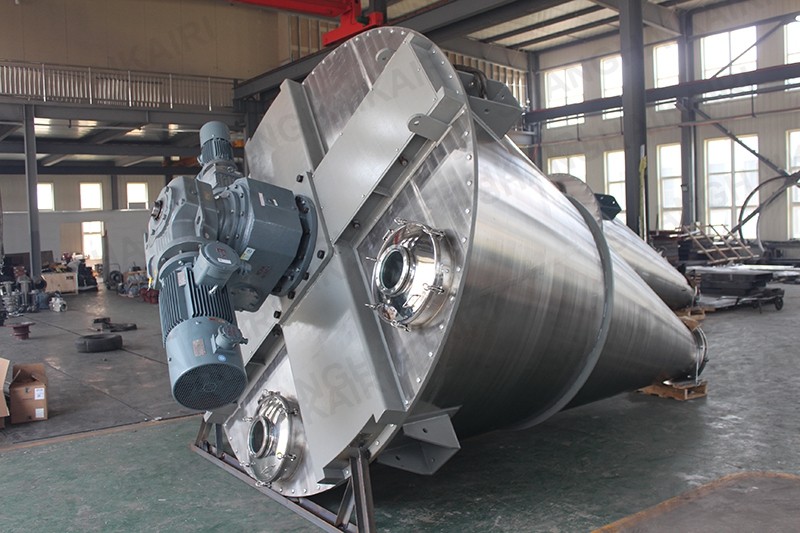

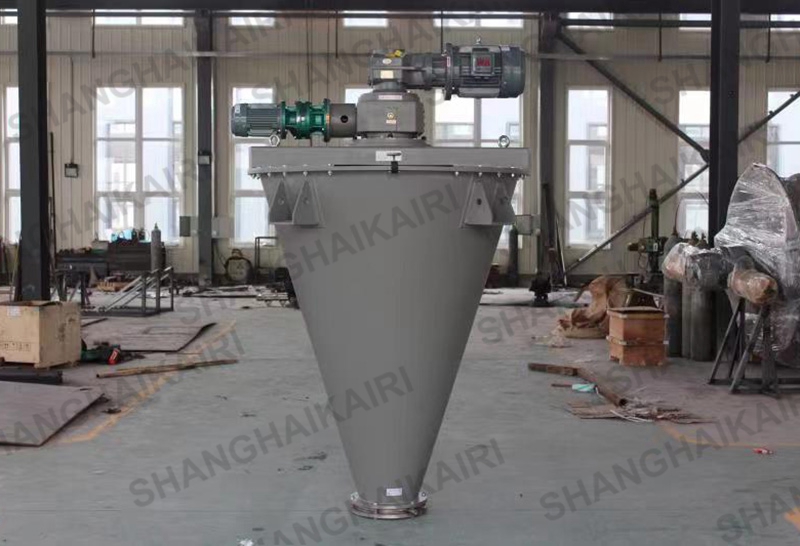

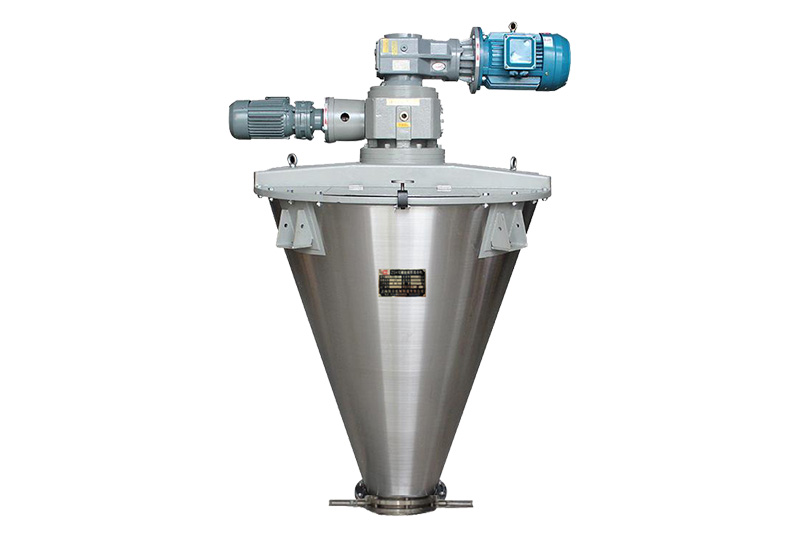

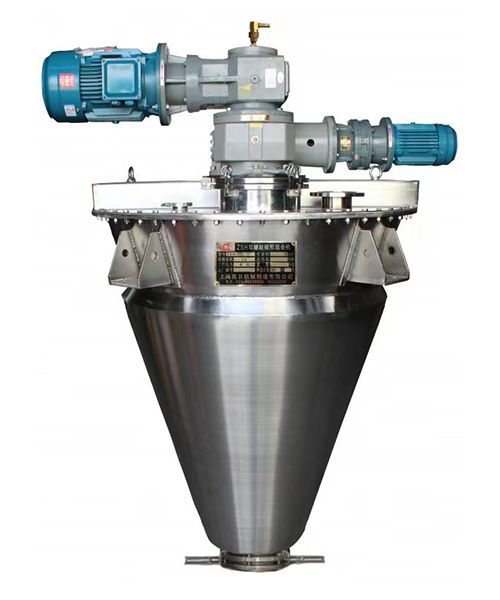

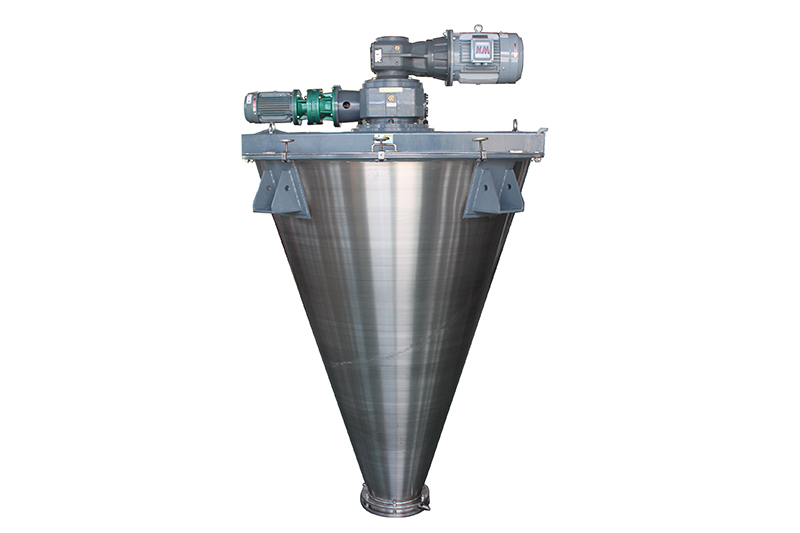

ZSH型雙螺旋錐形混合機的攪拌部件為兩條不對稱長短螺旋;二條螺旋在繞自己的軸線自轉轉動的同時,還借助懸臂的轉動,環繞錐形容器的中心軸,沿錐形容器的內壁做行星公轉運動;本設備通過螺旋的自轉、轉臂帶動的公轉使物料反復提升,在錐體內產生剪切、對流、擴散等復合運動,短時間內達到混合均勻、精度高。該機的優點是應用范圍廣、適應性強、容積大、出料無殘留、效率高、節能。
ZSH型雙螺旋錐形混合機適用于粉料與粉料、顆粒與粉料、粉料與少量液體的混合,廣泛應用于化工、染料、顏料、農藥、獸藥、醫藥、塑料及助劑等行業。該機對混合物適應性廣,對熱敏性物料不會產生過熱,對顆粒物料不會產生磨碎,壓潰,對比重懸殊和粒度不同的物料組成的混合不會產生分層、離析現象;對粗粉、細粉、纖維或片狀物料的混合都有很好的適應性。
本機根據用戶需要可配備加重型、真空型、防爆型、加溫冷卻型(夾套式)。

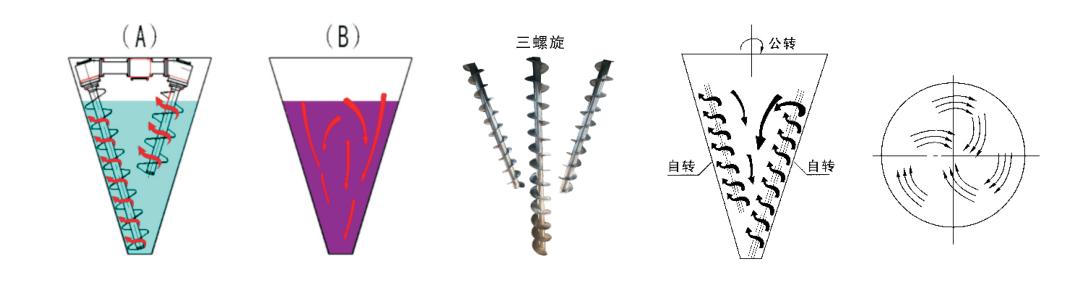

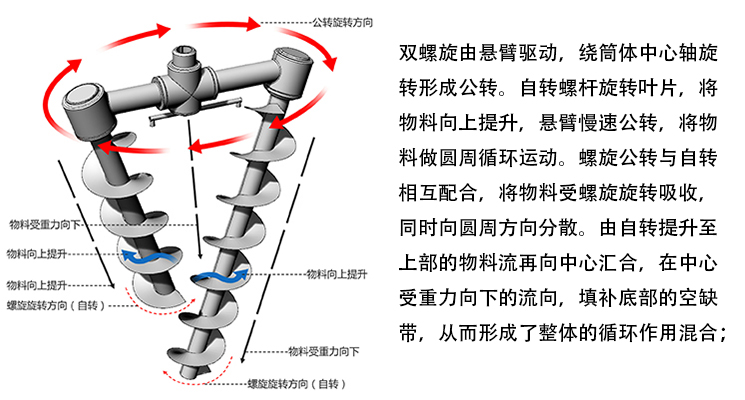

物料在雙螺旋錐形混合機內翻動示意圖
混合機二條非對稱長短螺旋的快速自轉,將物料向上提升,形成二股沿筒壁自下向上的螺柱形物料流。
轉臂帶動螺桿的公轉運動,使螺旋外的物料不同程度地進入螺柱包絡線內,一部分物料不同被錯位提升,另一部分物料又被拋出螺柱,從而達到全圓周方位物料的不斷更新擴散,被提升到上部的二股物料,再向中心凹穴匯合二股物料匯合,并形成一股向下的物料流動,補充了底部物料空穴,從而形成對流循環的多重混合效果。
由于上述運動的復合,使物料在較短的時間內獲得了均勻混合,混合精度高。
需要混合的工作液體由接頭輸入,經過管路、噴頭,均勻噴灑在筒體中運動的物料內。

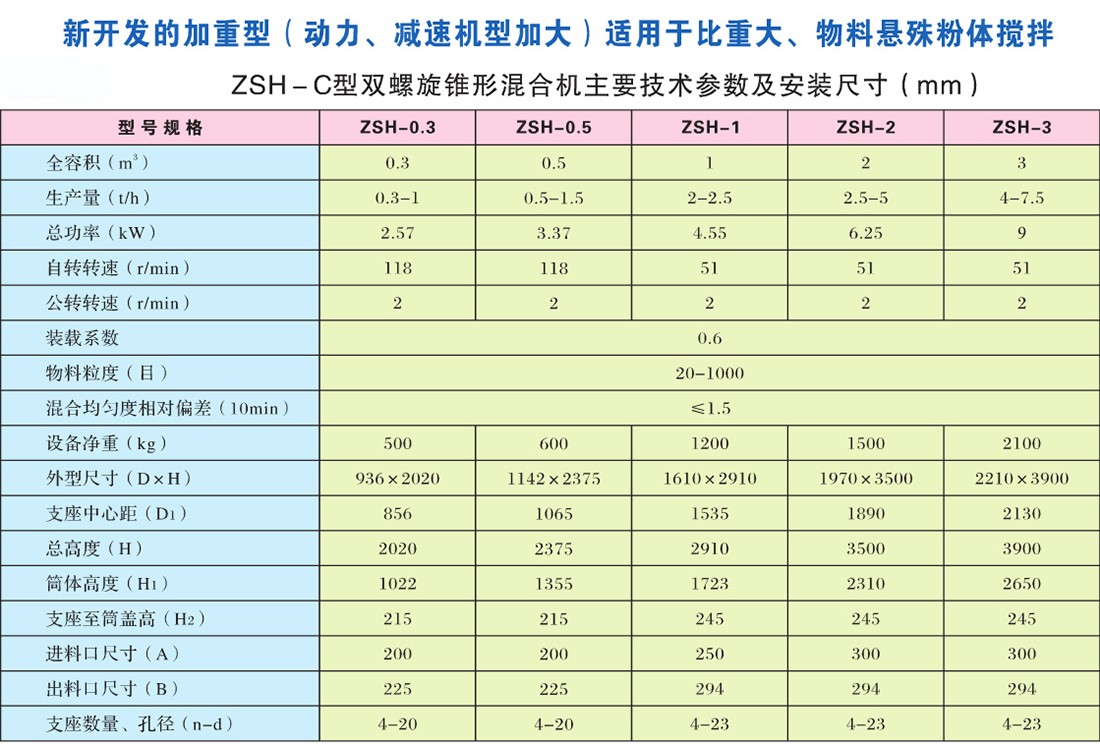

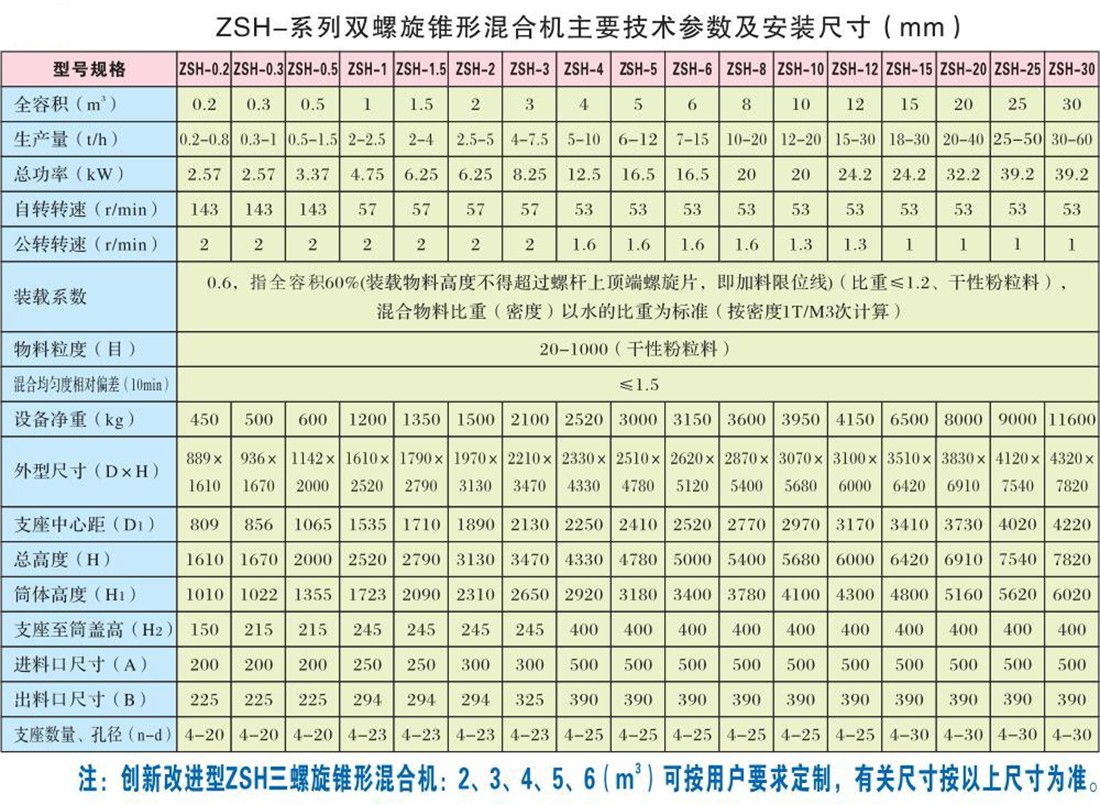

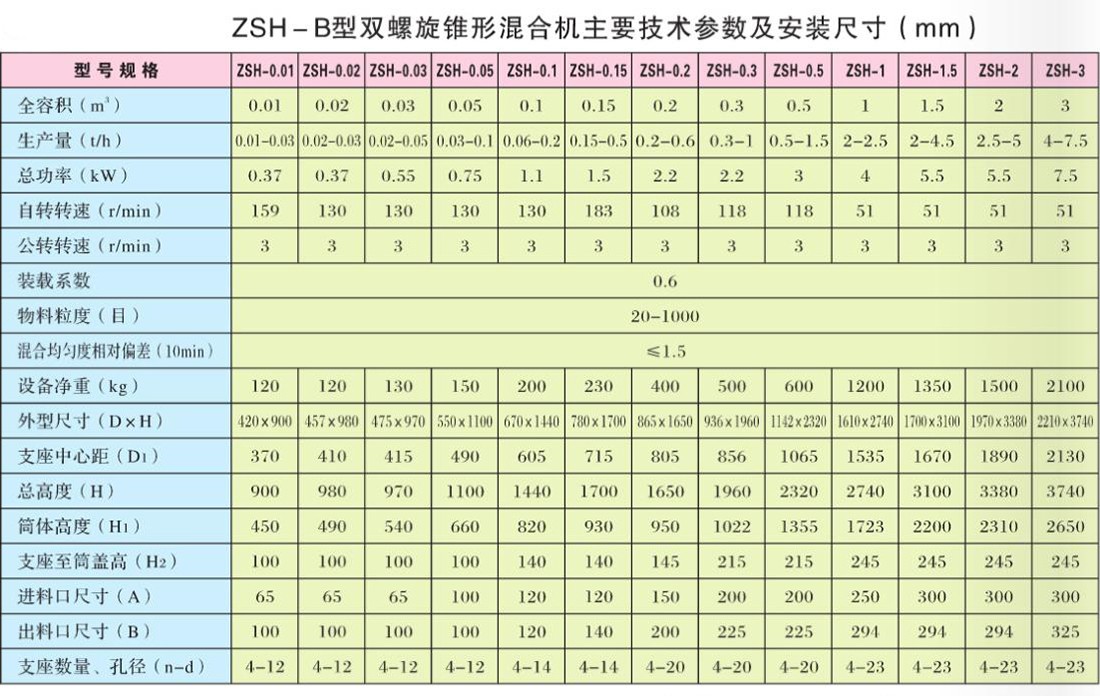

注:因設備改進或客戶定制,表內參數與產品不一致時,以實物為準。
A、設備的外觀處理與選材制作:
筒體外觀處理分為:滾花(常規)、噴漆、拉絲、鏡面與噴砂,選材時區分混合部分金屬材料類別,不銹鋼用“P”、碳鋼用“C”、筒體內部拋光數值基本為Ra1.6(常規),筒體內部也可噴涂碳化鎢,特氟龍等耐腐材料。有關要求在訂貨時提出說明。
設備材質可選用碳鋼C、不銹鋼P,304、321、316L等,不同的材質也可互相結合以達到理想的組合效果。
滾花(常規)

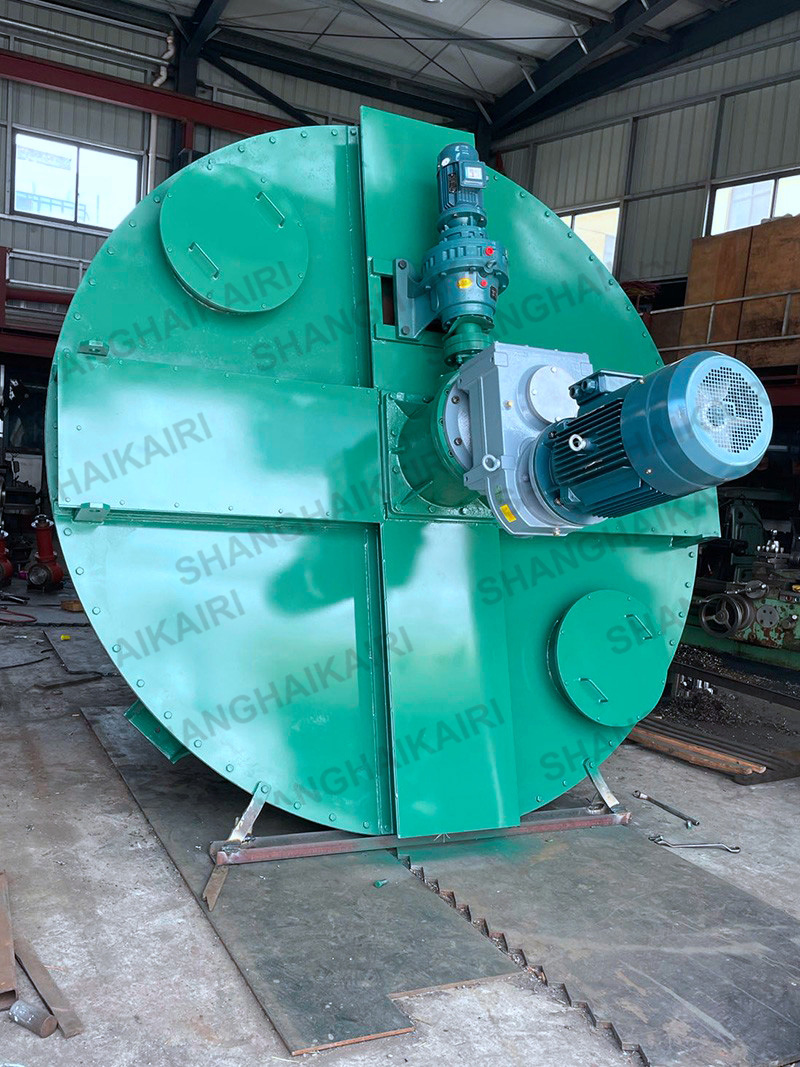

噴漆處理

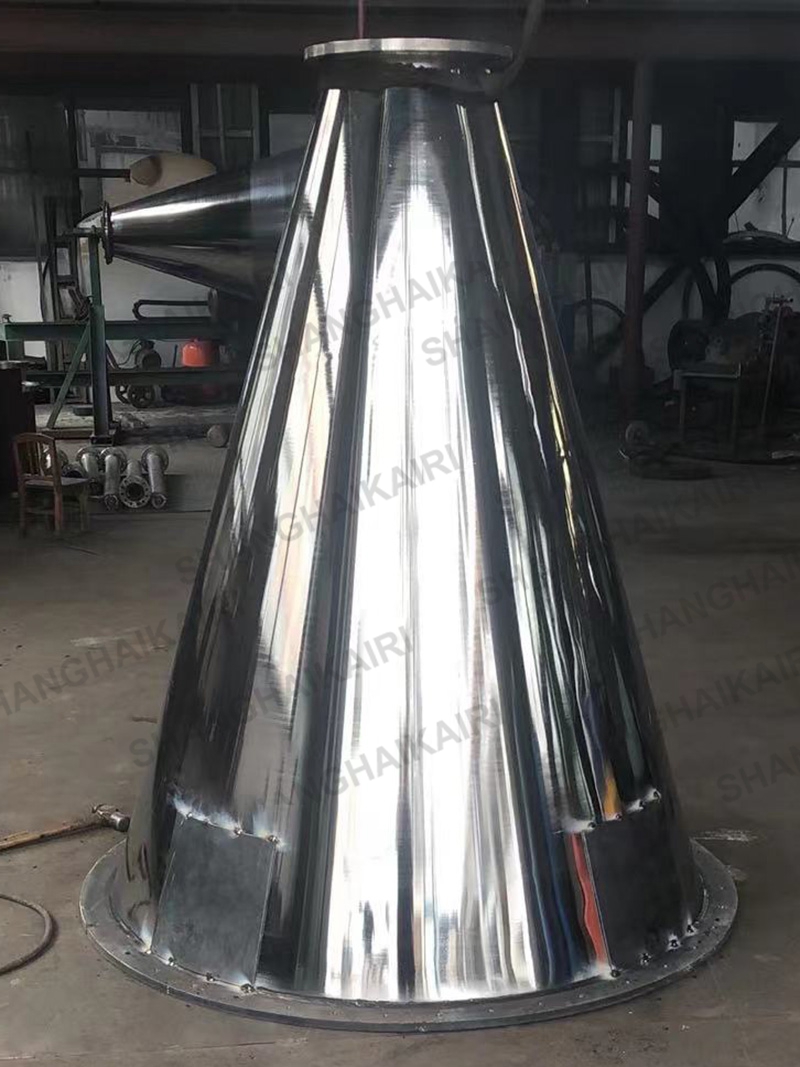

筒體外內部拋光Ra1.6(常規)

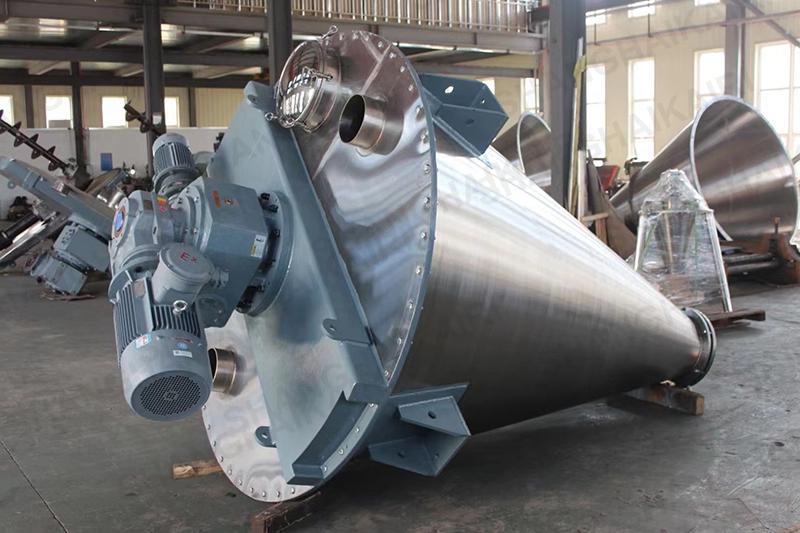

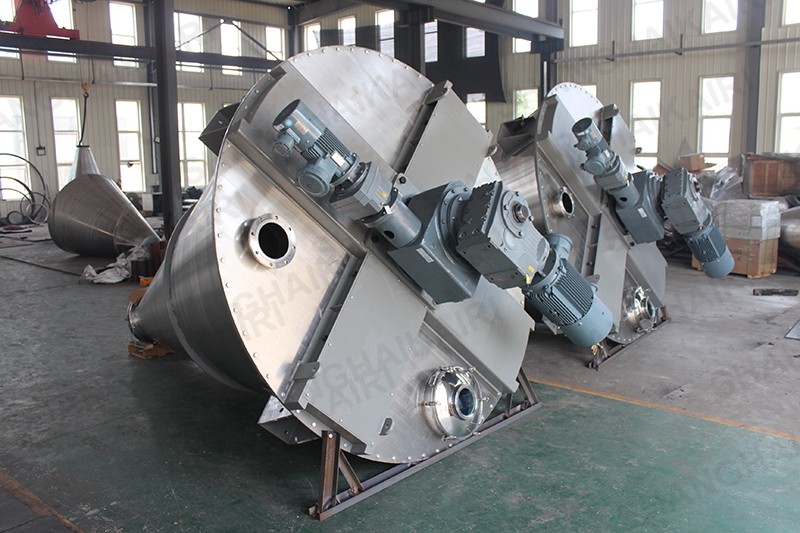

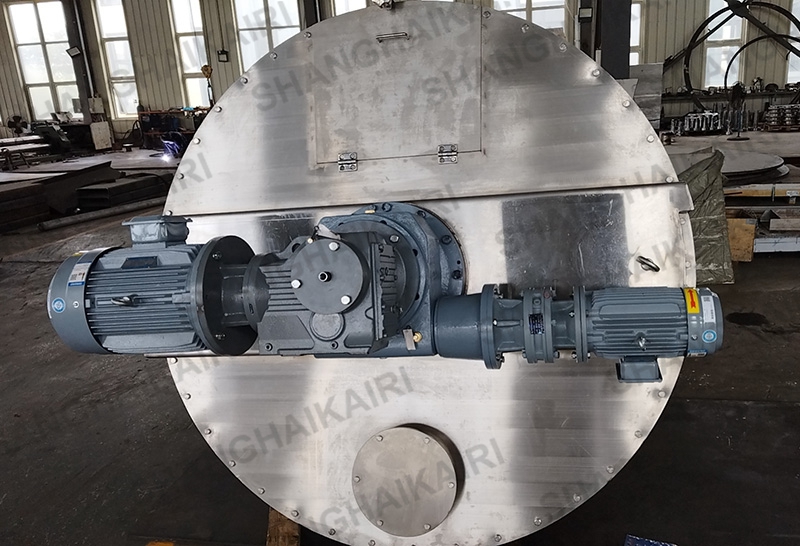

B、驅動裝置:
錐形雙螺旋混合機可根據混合物料的堆積密度、粒目等因素,選擇理想的驅動方式,傳動減速機采用:擺線針輪、齒輪與擺線針輪、雙蝸輪、齒輪與蝸輪、齒輪與齒輪等。電機可配:普通電機、防爆電機、變頻電機等。
蝸輪蝸桿減速機(0.3m3-3m3)
擺線針輪減速機(0.08m3-10m3)
齒輪與擺線減速機(0.3m3-10m3)
C、出料方式:
混合機出廠時均配有梅花型轉盤式錯位閥,可控制放出料速度。大開門出料閥可快速的將物料從筒體內排出,按用戶要求該機也可裝配蝶閥、閘閥、球閥等國標閥門。出料閥的操作方式,手動用S、電動用J、氣動用Q。

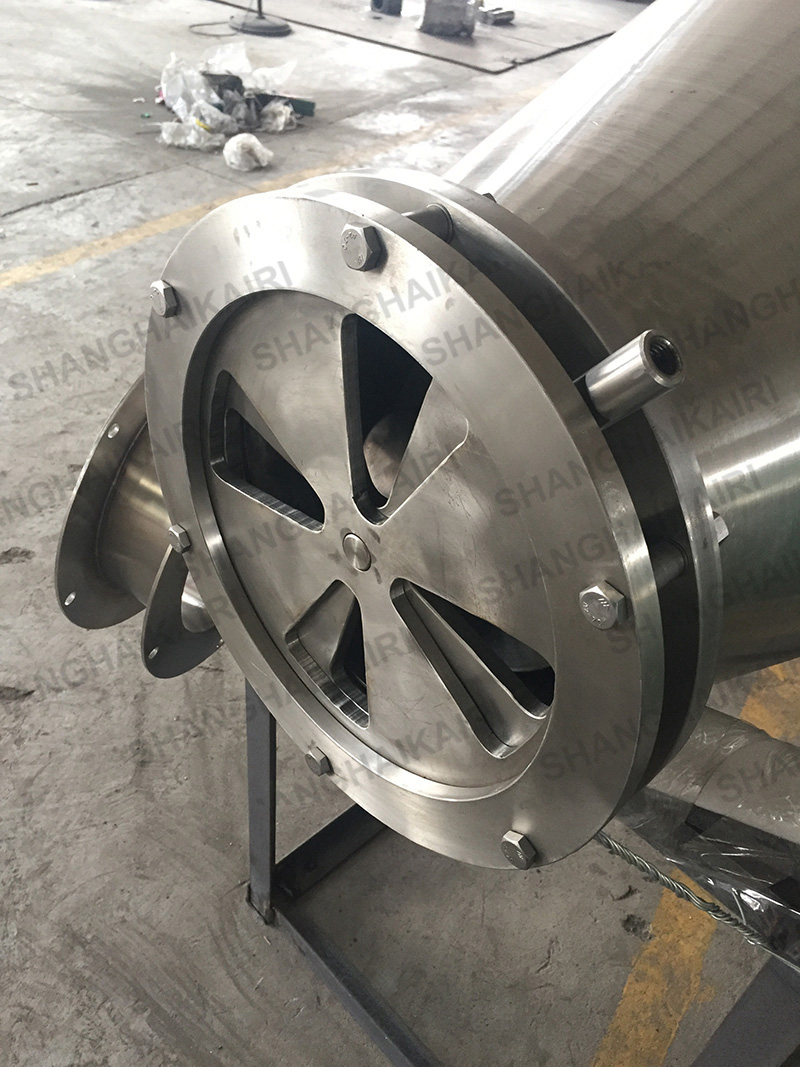

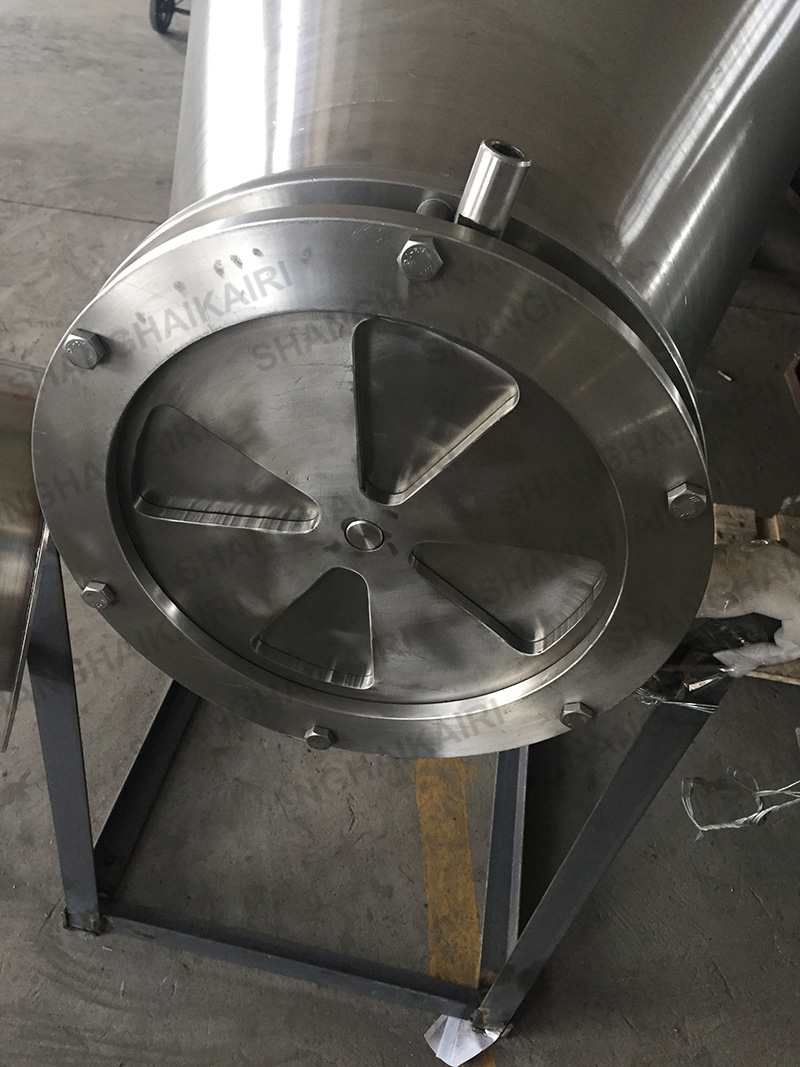

梅花閥(常規)

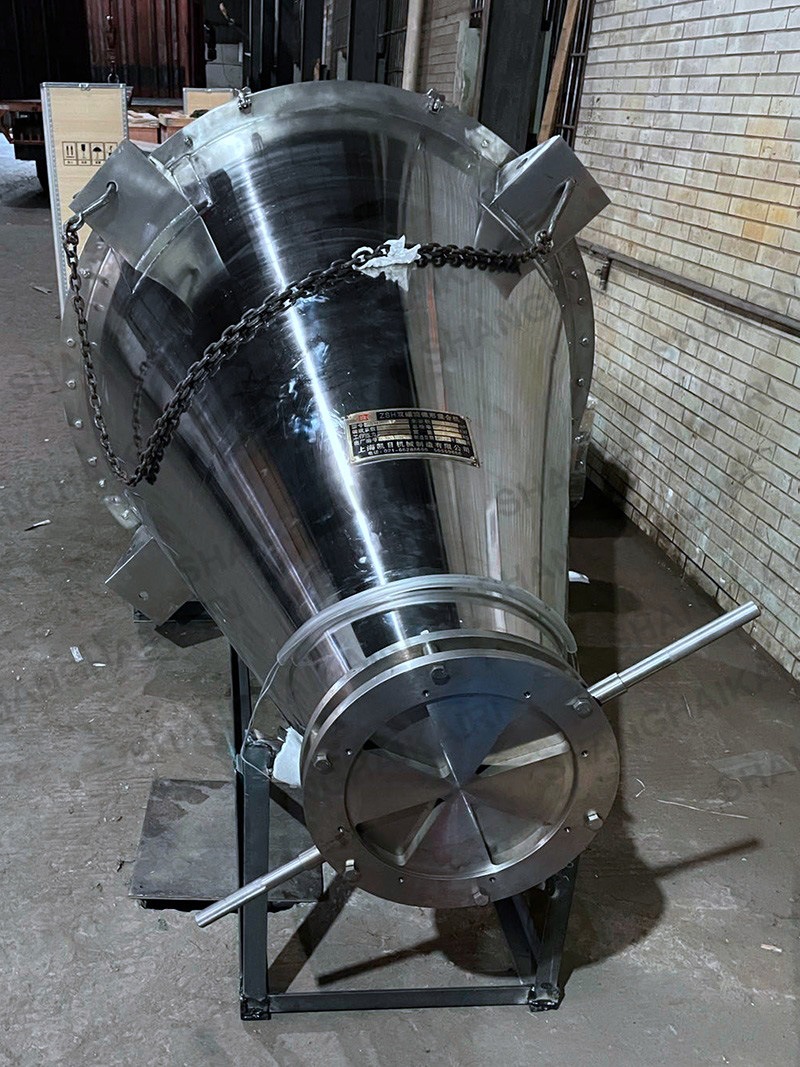

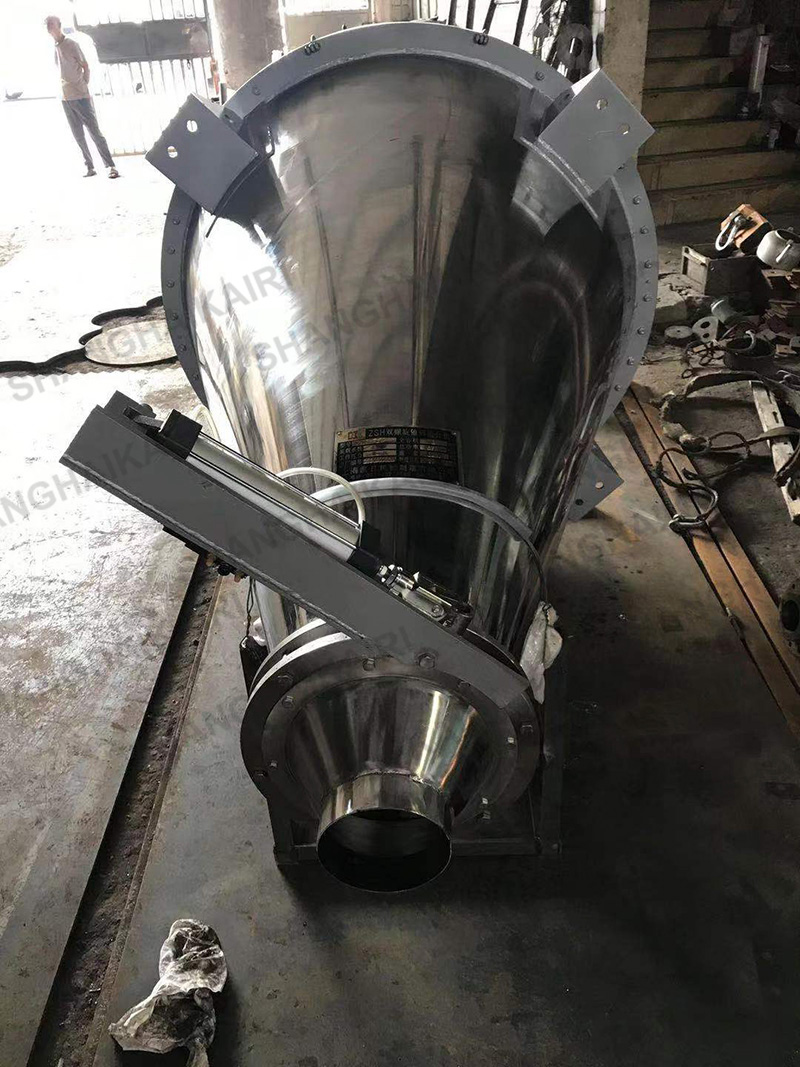

大開門出料閥
手動球閥

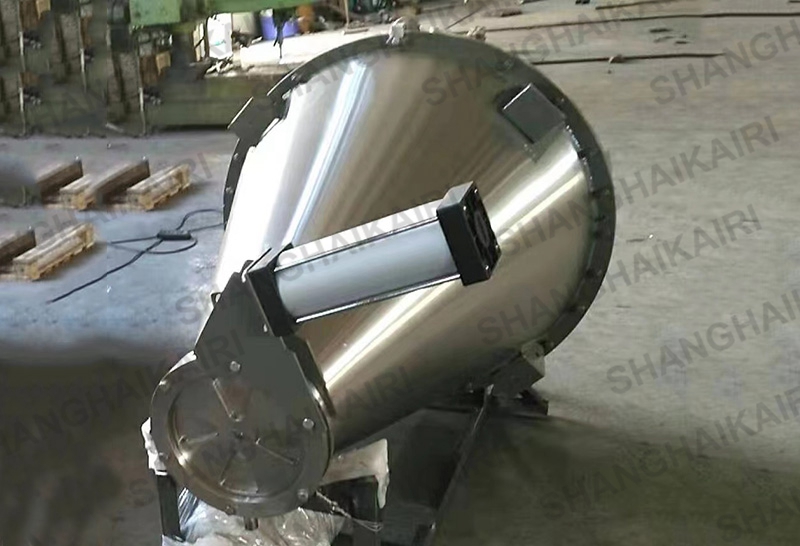

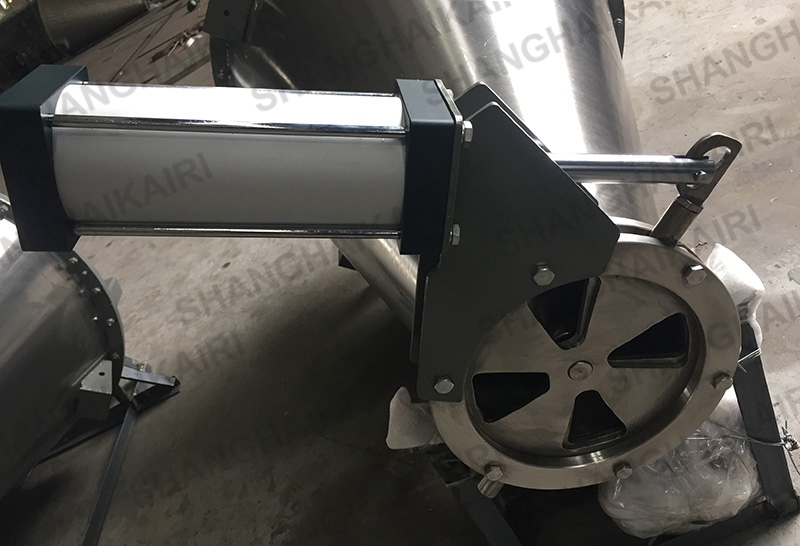

氣動出料
D、開口布局
混合機筒蓋上設有若干孔,供進料、觀察、清洗、維修用,按照用戶的不同要求進行改造:全開式、半開式翻蓋、排氣孔、除塵孔、國標法蘭對接等。

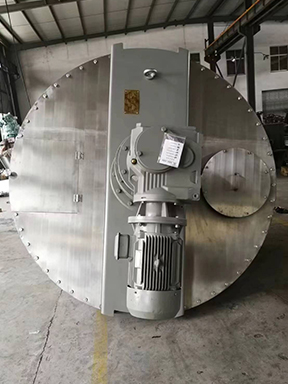

常規開口
國標法蘭開口
除塵口
客戶要求開口
E、配套與定做
混合機可配備:電控箱、螺旋上料機、斗式上料機等。
本公司定制雙螺旋混合機,常規筒體外進行夾套。一般可進行水蒸氣加熱及電熱絲加熱、水冷卻等;以便客戶對物料的溫度進行控制。快速脫卸式方便客戶,拆下筒體進行清洗。

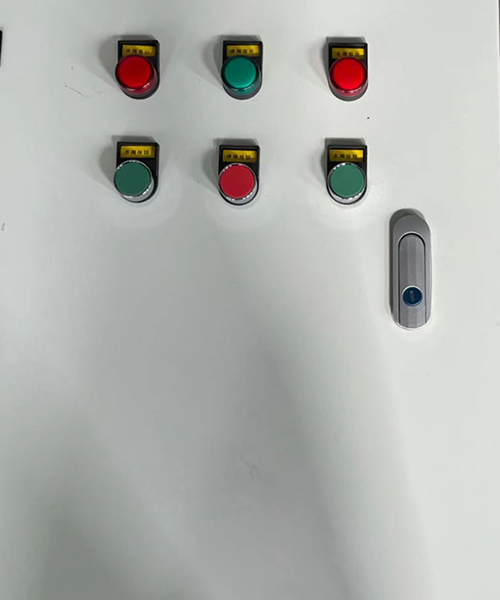

電控箱

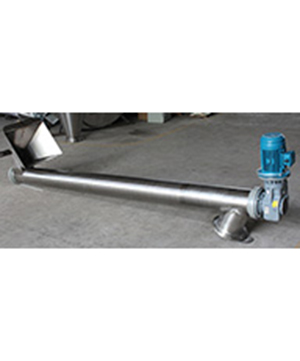

螺旋上料機
外加不銹鋼套
上海凱日專注生產的凱日牌系列雙螺旋錐形混合機,廣泛應用于染料、鈦白粉、明膠、納米材料、科研、醫藥、農藥、畜藥、食品、乳制品、食品添加劑、香精、香料、果粉、方便面調料、釀造、食鹽、碘鹽、多品種鹽、味精、調味粉、咖啡、飼料、飼料添加劑、預混料、濃縮料、化工、助劑、化肥、化學、生物、輕工、冶金、礦山、陶瓷、顏料、涂料、塑料、橡膠、碳素、水泥、外加劑、建材、耐火材料、砼添加劑、電池、鋰電新材料、電子等各行各業中粉體與粉體混合,粉體中添加微量液體混合,液體與液體混合,液體與粉體;顆粒、片狀、短纖維的組合性混合。對混合物適應性強,對過敏性物料不會產生過熱、壓饋、磨碎,對比重懸殊和粒度不同的物料的混合不會產生分層、離析等現象。
